میکروپایل چیست؟ میکروپایل روشی مدرن برای اجرای فونداسیون و تقویت سازههاست که با استفاده از شمعهای باریک و بلند، پایداری خاک زیر سازه را افزایش میدهد. این شمعها معمولاً بین ۵ تا ۳۰ سانتیمتر قطر و ۵ تا ۲۰ متر طول دارند و از میلگرد یا لولههای فولادی توخالی ساخته میشوند. شمعهایی که با تزریق مصالح تقویتکننده و تسلیح فولادی اجرا میشوند، به عنوان ریز شمع شناخته میشوند و میتوانند از بروز علائم نشست ساختمان جلوگیری کنند. این روش در بهسازی سازههای موجود و مکانهایی با خاک ضعیف کاربرد مؤثری دارد.
همچنین بخوانید : مسئولیت نشست ساختمان با کیست

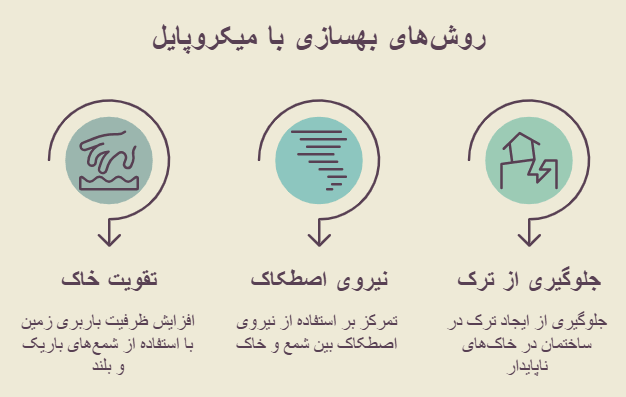

روشهای بهسازی با میکروپایل
بهسازی با میکروپایل به معنای تقویت خاک و افزایش ظرفیت باربری زمین با استفاده از شمعهای باریک و بلند است که به طور دقیق در خاک نصب میشوند. برخلاف روشهای سنتی، در این تکنیک تمرکز بر استفاده از نیروی اصطکاک بین شمع و خاک است و فشار وارد بر انتهای شمع نقش اصلی ندارد. این روش به ویژه در مناطقی که خاک ناپایدار یا قدیمی است کاربرد دارد و میتواند از ایجاد ترک در ساختمان جلوگیری کند.
بیشتر بخوانید : بازسازی خانه
تاریخچه پیدایش روش ریزشمع یا همان میکروپایل
تاریخچه میکروپایل نشان میدهد که این فناوری نخستین بار در اوایل دهه ۱۹۵۰ در ایتالیا شکل گرفت و طی دو دهه بعد به آمریکا معرفی شد. در ابتدا هدف از اجرای آن تقویت فونداسیونها و اصلاح خاکهای ضعیف بود، اما با گذر زمان و به ویژه در دهه ۱۹۸۰، کاربردهای آن به سرعت گسترش یافت و شامل تحمل بارهای استاتیکی و لرزهای، پایدارسازی شیبها و تثبیت گودبرداریها شد، تا جایی که به یکی از ابزارهای کلیدی مقاومسازی و افزایش پایداری سازهها تبدیل شد.
طراحی میکروپایل
اصول طراحی ریزشمع با توجه به هدف اجرای آن تعیین میشود و هنگام بهسازی خاک زیر سازه، سه جنبه مهم باید در نظر گرفته شود که شامل طراحی سازهای، طراحی ژئوتکنیکی و کنترل برش پانج میشود. در طراحی سازهای، ظرفیت تحمل بار لوله فولادی، میلگرد و دوغاب سیمان محاسبه میشود تا شمع توانایی تحمل بارهای سازهای را داشته باشد.
طراحی ژئوتکنیکی مقاومت اصطکاکی بین شمع و خاک را تضمین میکند تا قبل از رسیدن به تسلیم میلگرد، شمع از خاک جدا نشود. همچنین نصب ورقهای سر شمع برای جلوگیری از برش پانج ضروری است تا بار بهصورت ایمن به فونداسیون منتقل شود و عملکرد ریزشمع در پروژههای جدید و بازسازی ساختمان قدیمی مطمئن باشد.

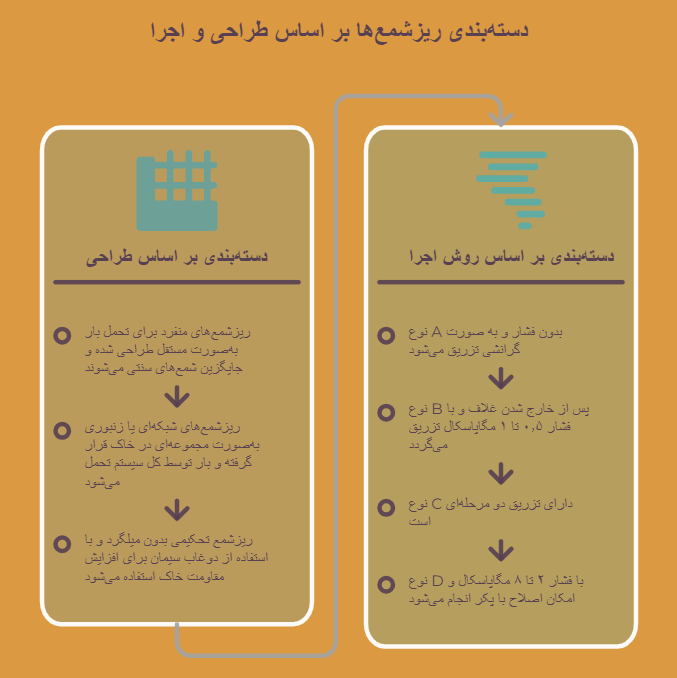

انواع طبقهبندی ریزشمع (میکروپایل)
ریز شمعها یا میکروپایلها را میتوان بر اساس نحوه طراحی و روش اجرا دستهبندی کرد. این طبقهبندی به مهندسان کمک میکند تا با توجه به شرایط زمین، نوع سازه و اهداف پروژه، مناسبترین روش اجرای ریزشمع را انتخاب نمایند و از این طریق پایداری فونداسیون را افزایش یابد.
نحوه طراحی
ریزشمعها از نظر طراحی به سه گروه اصلی تقسیم میشوند. ریزشمعهای منفرد برای تحمل بار بهصورت مستقل طراحی شده و معمولاً جایگزین شمعهای سنتی در فونداسیون میشوند. ریزشمعهای شبکهای یا زنبوری بهصورت مجموعهای در خاک قرار گرفته و بار وارده توسط کل سیستم خاک و شمع تحمل میشود، که اجازه میدهد شمعها سبکتر باشند. ریزشمع تحکیمی در برخی پروژهها استفاده میشود که در آن میلگرد بهکار نمیرود و دوغاب سیمان نقش اصلی در افزایش مقاومت خاک دارد.
روش اجرا
روش تزریق دوغاب نقش اصلی در تعیین مقاومت اتصال شمع و خاک دارد و بر اساس فشار تزریق، استفاده از غلاف و میلگرد، ریزشمعها به چهار نوع تقسیم میشوند. نوع A بدون فشار و به صورت گرانشی تزریق میشود، نوع B پس از خارج شدن غلاف و با فشار ۰٫۵ تا ۱ مگاپاسکال تزریق میگردد. نوع C تزریق دو مرحلهای دارد و نوع D مشابه C است اما با فشار ۲ تا ۸ مگاپاسکال و امکان اصلاح چندباره با پکر. انتخاب صحیح این روشها باعث تقویت پیهای جدید و بهسازی سازههای موجود میشود و پایداری سازه را افزایش میدهد.
طریقه اجرای روش یزشمع (میکروپایل)
اجرای ریزشمع بهطور کلی با دو شیوه اصلی انجام میشود. در روش نخست، یعنی ریزشمعهای خودحفار، میلۀ حفار همزمان با ورود به زمین عملیات حفاری و تزریق را انجام میدهد؛ به همین دلیل این روش سرعت بالایی دارد و برای خاکهای نرم تا متوسط بسیار مناسب است. روش دوم، همان روش مرسوم مرحلهای است که در پروژههای عمرانی و عملیاتهایی مانند خاکبرداری و گودبرداری کاربرد بیشتری دارد. در این شیوه، تمام فرآیندها از حفاری تا تزریق و کنترل کیفی بهصورت مرحلهبهمرحله انجام میشود تا ریزشمع عملکرد کاملی در مهار بار داشته باشد.
مراحل اجرای روش میکروپایل
اجرای میکروپایل بهعنوان یکی از روشهای مؤثر در تقویت فونداسیون، شامل چند مرحله مشخص است که هر کدام نقش مهمی در عملکرد نهایی ریزشمع دارند.
مرحله اول: حفاری
در این مرحله، بسته به شرایط زمین، ریزشمع یا با کوبش در خاک قرار میگیرد یا در خاکهای متراکم و سخت از حفاری مکانیزه استفاده میشود. در روش کوبش، اصطکاک بین لوله و دیواره خاک باعث تقویت ظرفیت باربری میشود. اگر حفاری لازم باشد، قطر گمانه کمی بزرگتر از لوله انتخاب میشود تا نصب بدون مشکل انجام گیرد.
مرحله دوم: لولهکوبی
پس از آمادهسازی گمانه، قطعات لوله بهصورت مرحلهای نصب میشوند. اولین قطعه به شکل سرنیزه است و قطعات بعدی با بوشن یا جوش به هم متصل میشوند. کوبش تا رسیدن به عمق طراحی ادامه مییابد و در صورت برخورد با لایههای سخت، عملیات با حفاری تکمیل میشود.
مرحله سوم: تزریق دوغاب
دوغاب سیمان با نسبت مناسب آب و سیمان تهیه شده و از طریق پکر درون لولهها تزریق میشود. تزریق به صورت مرحلهای انجام میشود تا تماس کامل بین ریزشمع و خاک ایجاد گردد و ظرفیت اصطکاکی آن افزایش یابد.
مرحله چهارم: تکمیل و کنترل
در مرحله پایانی، وضعیت نشتی دوغاب و نحوه درگیری شمع با خاک بهدقت ارزیابی میشود. هر نوع نقص یا نشت احتمالی در این بخش اصلاح خواهد شد، زیرا اجرای صحیح این مرحله تأثیر مستقیم بر پایداری و عملکرد مناسب سازه دارد.
نصب لوله کیسینگ (Casing)
نصب لوله کیسینگ معمولاً در دو مرحله انجام میشود. ابتدا کیسینگ اولیه بهصورت مستقیم داخل چاه قرار میگیرد تا مسیر حفاری تثبیت شود. سپس کیسینگ ثانویه پشتسرهم و متصل به کیسینگ اولیه نصب میشود تا طول کامل چاه پوشانده شود و شرایط مناسب برای ادامه حفاری و تزریق میکروپایل فراهم گردد.
بررسی مشخصات تزریق
در اجرای میکروپایل لازم است قبل از ورود به مراحل جزئی، یک نگاه کلی به روند کار داشته باشیم. این روش در پروژهها کاربرد دارد و بر ایجاد یک عضو باربر در عمق زمین تکیه میکند. مراحل اجرای آن عبارتنداز:
- فشار تزریق؛ میزان فشار با توجه به شرایط ژئوتکنیکی و نوع لایههای خاک تعیین میشود و معمولاً تا سقف ۱۰ اتمسفر محدود میگردد. کنترل صحیح فشار، نقش مهمی در جلوگیری از بروز نشست غیر یکنواخت و عملکرد مناسب ریزشمع دارد.
- مقدار سیمان مصرفی؛ بر اساس ظرفیت باربری موردنیاز و وضعیت خاک، مقدار سیمان برای هر متر طول میکروپایل حدود ۱۰۰ کیلوگرم برآورد میشود. البته برای دستیابی به فشار استاندارد ممکن است مصرف سیمان از برآورد اولیه بیشتر شود.
- نسبت آب به سیمان؛ این نسبت معمولاً بین ۰٫۵ تا ۱٫۵ انتخاب میشود و در شرایط ویژه با تأیید دستگاه نظارت قابل تغییر است. تناسب درست دوغاب نقش اساسی در بهسازی بستر و افزایش چسبندگی دارد.
- نوع سیمان مصرفی؛ بسته به شرایط شیمیایی خاک، از سیمان پرتلند تیپ ۱، ۲ یا ۵ استفاده میشود تا در برابر عوامل خورنده مقاومت کافی ایجاد شود.
- آب مصرفی؛ آب باید کاملاً تمیز، فاقد مواد مضر و مطابق استاندارد آب مصرفی در بتن باشد. استفاده از آب شرب، بهترین گزینه برای جلوگیری از تأثیر مخرب ناخالصیها و جلوگیری از ضعف احتمالی است.
- میلگردگذاری؛ در پروژههای باربر، آرماتورگذاری داخل لوله ریزشمع ضروری است. میلگرد باید پیش از گیرش دوغاب نصب شود و در پایان، ورق سرشمع (فلنج) به میلگردها جوش میشود تا اتصال کامل بین میکروپایل و شالوده برقرار گردد و از ترک و ضعف سازهای جلوگیری شود.
نصب آرماتور
نصب آرماتور در میکروپایل بهویژه در پروژههایی که از میکروپایل بهصورت مسلح بهره میبرند، از مراحل حیاتی اجرای فونداسیون محسوب میشود. در این فرآیند میلگرد تسلیح پیش از گیرش دوغاب سیمان داخل لوله میکروپایل قرار داده میشود تا استحکام باربری افزایش یابد.
در صورت نیاز، ورق فلنج به انتهای آرماتور متصل میشود تا اتصال مطمئن و پیوستهای میان شمع و فونداسیون ایجاد شود و از بروز هرگونه آسیب احتمالی در بخشهای باربر جلوگیری شود. اجرای دقیق این مرحله، که نقش مهمی در افزایش پایداری و کارایی سازه دارد، معمولاً توسط تیمهای متخصص مانند گروه ساختمانی اکسیر سازه با دقت و نظارت کامل انجام میشود.
هزینه اجرای روش میکروپایل
با توجه به اهمیت مدیریت مالی در پروژههای عمرانی، برآورد دقیق هزینه اجرای میکروپایل اهمیت زیادی دارد. هزینه نهایی هر متر طول میکروپایل تحت تأثیر عوامل مختلفی است که مهمترین آنها شامل :
- هزینه مصالح؛ میکروپایلهای باربر شامل لوله جداری، میلگرد تسلیح، فلنج اتصال و دوغاب سیمان هستند و در برخی پروژهها مصرف مصالح کمتر است. استفاده صحیح از این مصالح در فونداسیون و افزایش پایداری سازه اهمیت زیادی دارد.
- دستمزد اجرای عملیات؛ شامل تجهیز کارگاه، نیروی کار و هزینه اجرای عملیات با دستگاههای حفاری یا شمعکوبی است. رعایت اصول و مشورت با کارشناسان فنی باعث کاهش نشست ساختمان و اجرای با کیفیت عملیات میشود.
بررسی فرضیات طراحی ریزشمع (میکروپایل)
برای اطمینان از صحت فرضیات طراحی ریزشمعها، انجام برخی آزمایشها ضروری است. این آزمایشها کمک میکنند تا ظرفیت باربری و رفتار ریزشمعها در شرایط واقعی زمین بررسی شود و پایهای مطمئن برای طراحی و اجرای سازه فراهم گردد. آزمایشهای اصلی عبارتنداز:
- آزمایش بارگذاری فشاری ریزشمع؛ ریز شمعهایی که حداقل ۲۸ روز از تزریق آنها گذشته باشد، با استفاده از جک بارگذاری تحت باری معادل دو برابر ظرفیت طراحی آزمایش میشوند. بارگذاری به صورت پلهای و با ثبت نشستها در هر مرحله انجام میگیرد تا اطمینان حاصل شود شمع توان تحمل بارهای اعمال شده را دارد و تغییر مکان بیش از حد استاندارد رخ نمیدهد.
- آزمایش بارگذاری کششی ریزشمع؛ این آزمایش برای بررسی رفتار کششی و تغییر شکلپذیری ریزشمعها انجام میشود و میتواند به صورت مستقل یا در پاسخ به تیر تکیهگاهی آزمایش فشاری انجام شود.
- آزمایش بارگذاری جانبی ریزشمع؛ آزمایش جانبی برای ارزیابی مقاومت و رفتار ریزشمعها در برابر بارهای افقی صورت میگیرد و معمولاً با استفاده از دو ریزشمع در کنار هم انجام میشود.
طراحی ریزشمع یا میکروپایل
در طراحی میکروپایل، یکی از نکات اساسی توجه به مقاومت چسبندگی بین دوغاب سیمان و میلگرد است. این مقاومت باعث ایجاد پیوستگی بین میلگرد و زمین شده و انتقال بار از میکروپایل به خاک از طریق همین مکانیزم انجام میشود.
مقادیر معمول مقاومت چسبندگی برای میلگردهای صاف و لولهها بین ۱ تا ۱٫۷۵ مگاپاسکال و برای میلگردهای آجدار بین ۲ تا ۳٫۵ مگاپاسکال قرار دارد. رعایت این پارامتر عملکرد میکروپایل را در تثبیت خاک و توزیع بار به صورت پایدار و قابل اعتماد تضمین میکند.
بررسی کنترل ظرفیت سازهای میکروپایل
کنترل ظرفیت سازهای در میکروپایل به معنای بررسی توانایی اعضای تشکیلدهنده، شامل لوله فولادی، میلگرد تسلیح و دوغاب سیمان، برای تحمل بارهای وارده است. طراحی باید به گونهای انجام شود که با ضریب اطمینان مناسب، شمع در برابر بارهای محوری و کمانش مقاومت کند. این بررسی نقش مهمی در اجرای فونداسیون و اطمینان از عملکرد پایدار ریزشمع دارد و تضمین میکند که بار سازهای به شکل ایمن به زمین منتقل شود.
بررسی ظرفیت ژئوتکنیکی میکروپایل
ظرفیت ژئوتکنیکی میکروپایل بر اساس مقاومت اصطکاکی بین دوغاب سیمان و خاک اطراف تعیین میشود. در این طراحی هدف آن است که میکروپایل بتواند بار وارده را بدون جدا شدن از خاک تحمل کند. طول تماس و سطح اصطکاک گریت با خاک از عوامل کلیدی در مقاومسازی ساختمان محسوب میشوند و اهمیت ویژهای در پایداری زمین زیر سازه دارند.
بررسی برش سوراخکننده
در ریزشمعهای با قطر کوچک، احتمال وقوع برش سوراخکننده در محل اتصال شمع به فونداسیون وجود دارد. برای جلوگیری از این مسئله، ورق سرشمع (فلنج) باید به دقت طراحی و اجرا شود تا بار به شکل یکنواخت منتقل شود. این کنترل از الزامات حیاتی در طراحی میکروپایل است و نقش مهمی در کاهش خطر و افزایش دوام و پایداری سازه دارد.
بررسی نشست میکروپایل
کنترل نشست یکی از مهمترین مراحل در طراحی و اجرای میکروپایل است که تضمین میکند سازه بر اثر تغییر شکل خاک دچار مشکلاتی مانند ترک در ساختمان یا نامیزانی فونداسیون نشود. این فرآیند شامل بررسی و پیشبینی مقدار نشست احتمالی بر اساس ویژگیهای خاک، بار وارده و طول شمع میباشد. رعایت دقیق این نکات باعث میشود سازه بهطور یکنواخت بر زمین تکیه کند و عملکرد فونداسیون در طول زمان پایدار و قابل اعتماد باقی بماند.
مزایای اجرای میکروپایلها
میکروپایل به عنوان یکی از روشهای مدرن، قابلیتهای متعددی برای افزایش پایداری و ظرفیت باربری فونداسیون دارد. برخی از مزایای کلیدی استفاده از میکروپایل در پروژههای مختلف شامل موارد زیر میشوند:
- کنترل نشست؛ وجود آماتورها و جدار فولادی قوی باعث میشود بار وارد شده به پی بهطور یکنواخت به لایههای مقاومتر منتقل شود و از بروز علائم نشست ساختمان جلوگیری گردد.
- بهبود مشخصات مکانیکی خاک؛ تزریق دوغاب سیمان باعث افزایش سختی، تراکمپذیری، چسبندگی، ضریب اصطکاک و مقاومت برشی خاک میشود و توان باربری پی را بالا میبرد.
- تحکیم خاکهای دانهای با ارتعاش؛ کوبش و ارتعاش حاصل از جایگذاری ریزشمع، انرژی لازم برای متراکم کردن خاکهای دانهای را فراهم میکند و تثبیت سریع زمین را ممکن میسازد.
- هزینه پایین و صرفهجویی در مصالح؛ مصالح مورد نیاز محدود بوده و تجهیزات سبک و قابل حمل، اجرای پروژه را سریع و اقتصادی میکنند.
- اجرای آسان و سریع حتی در شرایط دشوار؛ به دلیل ابعاد کوچک شمعها و امکان استفاده در محیطهای با آب زیرزمینی، عملیات خاکبرداری و گودبرداری با حداقل تداخل کاری انجام میگیرد.
انواع کاربرد میکروپایل
میکروپایل زمانی کاربرد دارد که اطراف شالوده فضای کافی برای شمعهای سنتی وجود نداشته باشد و نیاز به افزایش ظرفیت باربری پی باشد. در خاکهای دانهای، انرژی و ارتعاش ناشی از کوبش میکروپایل باعث تحکیم و تراکم خاک میشود. این روش بهویژه در مناطق مستعد روانگرایی اهمیت دارد، زیرا از کاهش مقاومت برشی خاک و نشستهای نامتقارن جلوگیری میکند. علاوه بر تثبیت پی، میکروپایل برای بهسازی ساختمانهای جدید و قدیمی، پایدارسازی شیبها، افزایش ظرفیت باربری و احداث دیوارهای نگهبان نیز کاربرد دارد و راهکاری مؤثر و انعطافپذیر در بهبود عملکرد سازه به شمار میرود.
کنترل کیفی میکروپایل
کنترل کیفی میکروپایل بخش مهمی از فرآیند اجرای ریزشمع است و تضمین میکند عملکرد سازهای و ایمنی پروژه بهطور کامل حفظ شود. بسته به هدف اجرای میکروپایل و شرایط خاک، آزمایشهای متنوعی برای سنجش کیفیت آن انجام میشود. از جمله این آزمایشها میتوان به بررسی باربری فشاری میکروپایل، ارزیابی مقاومت کششی و آزمایش رفتار جانبی ریزشمعها اشاره کرد. این آزمایشها امکان پایش دقیق عملکرد میکروپایل در طول زمان و اطمینان از پایداری و کنترل نشست را فراهم میکنند و نقش مهمی در موفقیت پروژههای بازسازی ساختمان قدیمی ایفا مینمایند.
معایب اجرای میکروپایلها
محدودیتهای میکروپایل با وجود مزایای آن قابل چشمپوشی نیستند و برخی از مهمترین معایب آن شامل:
- ظرفیت باربری محدود؛ قطر کوچک میکروپایل نسبت به شمعهای سنتی توان تحمل بار را کاهش میدهد و در پروژههای با بارگذاری سنگین نیاز به دقت بیشتری دارد.
- محدودیت در خاکهای روان یا نرم؛ نسبت طول به قطر زیاد، باعث کاهش کارایی میکروپایل در زمینهای سست یا مستعد روانگرایی میشود.
- ملاحظات اقتصادی؛ در پروژههای بزرگ که فضای کافی برای شمعهای قطور وجود دارد، استفاده از میکروپایل ممکن است از نظر هزینه چندان به صرفه نباشد، اما اجرای درست توسط تیم متخصص اکسیر سازه میتواند بهینهسازی و صرفهجویی مناسبی ایجاد کند.
بررسی اهداف اجرای میکروپایل
میکروپایل کاربردهای متنوعی دارد و در شرایطی که افزایش ظرفیت باربری فونداسیون یا بهبود پایداری زمین ضروری باشد، گزینه مناسبی محسوب میشود. در ادامه این بخش از مقاله، برخی از این اهداف را معرفی خواهیم کرد.
کیفیت عملکرد میکروپایل
یکی از مزایای اصلی میکروپایل امکان انجام آزمایشهای کنترل عملکرد، مانند بارگذاری فشاری، با تجهیزات سبک و ساده است. این آزمایشها به مهندسان اجازه میدهد تا فرضیات طراحی را بررسی کنند و در صورت نیاز، تعداد یا چیدمان شمعها را بازنگری کنند. بنابراین میکروپایل در مقایسه با روشهای سنتی در کنترل کیفیت و اطمینان از عملکرد گزینهای مناسب است.
زمان اجرا
میکروپایل به دلیل ابعاد کوچک و روش اجرای مرحلهای، امکان حفاری، نصب لوله، تزریق و تسلیح را به سرعت و بدون تجهیزات سنگین فراهم میکند. همچنین اجرای چند شمع به طور همزمان امکانپذیر است که باعث کاهش زمان کل پروژه نسبت به روشهای سنتی میشود. سرعت اجرا یکی از دلایلی است که میکروپایل را در پروژههای ویلاسازی بسیار محبوب کرده است.
جنبه اقتصادی میکروپایل
مصالح مصرفی میکروپایل شامل فولاد، لوله و دوغاب سیمان نسبت به شمعهای بزرگ بسیار کمتر است، که باعث کاهش هزینه مصالح میشود. همچنین به دلیل عدم نیاز به ماشینآلات سنگین و کاهش هزینه تجهیز کارگاه، این روش در پروژههایی با محدودیت فضا یا زمان اقتصادیتر از سایر روشهای سنتی است.
نتیجهگیری
ریز شمع چیست؟ این فناوری پیشرفته نشان میدهد که میتوان با روشی دقیق و مطمئن، پی سازهها را تقویت و خاک را بهینه کرد. استفاده از میکروپایل امکان کنترل نشست، افزایش ظرفیت باربری و تثبیت زمین را در پروژههای جدید و بازسازی ساختمانهای قدیمی فراهم میکند. با مزایایی چون صرفهجویی در مصالح، سرعت اجرا و عملکرد پایدار، میکروپایل به عنوان راهکاری اقتصادی و قابل اعتماد برای ویلاسازی، پایدارسازی زمینهای دشوار مطرح میشود.
