در هر پروژه ساختمانی، آنچه روی نقشه طراحی می شود همیشه دقیقا مطابق چیزی نیست که در محل اجرا می شود. شرایط کارگاه، محدودیت های اجرایی، تغییر نظر کارفرما و اصلاحات مهندسی می توانند نقشه اولیه را با ساختمان اجراشده متفاوت کنند. اگر این تغییرات ثبت نشوند، اطلاعات دقیقی از وضعیت واقعی ساختمان برای مراحل بعدی باقی نمی ماند. در این شرایط، نقشه ازبیلت اهمیت پیدا می کند.
نقشه ازبیلت یا نقشه چون ساخت، وضعیت واقعی و نهایی یک پروژه را پس از اجرا مستند می کند. این نقشه اطلاعات بخش های اجرا شده ساختمان را ثبت می کند. بنابراین ممکن است با نقشه های طراحی یا نقشه های اجرایی اولیه تفاوت داشته باشد. هدف اصلی، ثبت واقعیت اجرا و ایجاد یک مرجع دقیق برای مالک، پیمانکار، مهندس ناظر و سایر عوامل پروژه است.
اهمیت این نقشه فقط به زمان تحویل پروژه محدود نمی شود. هنگام تعمیرات، بازسازی، توسعه یا بررسی تاسیسات، نقشه ازبیلت از تخریب های غیرضروری و خطاهای اجرایی جلوگیری می کند. به همین دلیل، تهیه صحیح آن بخشی مهم از مستندسازی ساختمان محسوب می شود.
در ادامه بررسی می کنیم نقشه ازبیلت چیست، چه اطلاعاتی دارد، چگونه تهیه می شود و چه تفاوتی با نقشه های طراحی و اجرایی دارد.

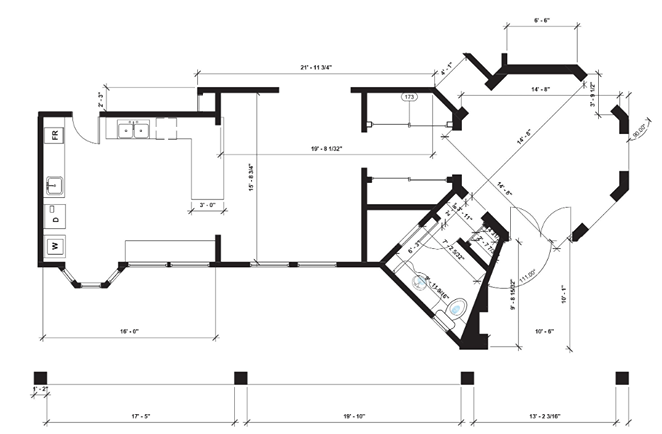

نقشه ازبیلت چیست و چه تفاوتی با نقشه های اولیه دارد؟
نقشه ازبیلت یا نقشه چون ساخت مجموعه ای از نقشه های فنی است که وضعیت واقعی پروژه را نشان می دهد. این نقشه ها می توانند اطلاعات معماری، سازه، تاسیسات مکانیکی، تاسیسات برقی و سایر بخش های پروژه را در خود داشته باشند.
در یک پروژه ساختمانی، نقشه طراحی قبل از شروع عملیات اجرا تهیه می شود. این نقشه مشخص می کند ساختمان بر اساس چه طرحی باید ساخته شود. نقشه اجرایی نیز جزئیات لازم برای اجرای بخش های مختلف پروژه را ارائه می کند. اما نقشه ازبیلت بعد از اجرا، اطلاعات واقعی ساختمان را ثبت می کند. به زبان ساده، نقشه طراحی نشان می دهد «چه چیزی باید ساخته شود» و نقشه ازبیلت «چه چیزی ساخته شده است».

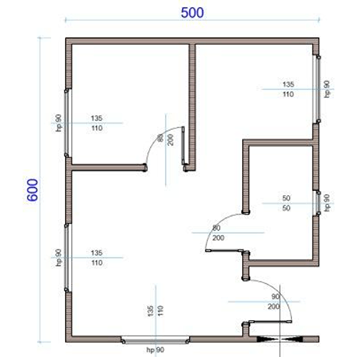

نقشه چون ساخت چه اطلاعاتی را ثبت می کند؟
اطلاعات موجود در نقشه چون ساخت به نوع پروژه و بخش مورد نظر بستگی دارد.برای نمونه، در بخش معماری می توان پلان واقعی فضاها، ابعاد، دیوارها، بازشوها، راه پله، آسانسور، پارکینگ و سایر اجزای اجراشده را ثبت کرد.
نقشه ازبیلت معماری می تواند اطلاعات دقیقی از ابعاد و موقعیت فضاها ارائه دهد و در مواردی مانند چیدمان دکوراسیون پذیرایی نیز به بررسی شرایط موجود کمک کند.
در نقشه های سازه نیز محل واقعی اعضایی مانند ستون ها، تیرها و سایر اجزای سازه ای اهمیت دارد. در بخش تاسیسات مکانیکی و برقی نیز مسیر و محل اجرای لوله ها، کابل ها، تجهیزات و اجزای مرتبط باید مطابق وضعیت واقعی ثبت شود.
بنابراین نقشه ازبیلت فقط یک نسخه کپی از نقشه اولیه نیست. این نقشه باید تغییرات و مغایرت های ایجاد شده در فرآیند اجرا را نشان دهد. دقت برداشت و ترسیم در این مرحله اهمیت زیادی دارد، زیرا اطلاعات آن ممکن است سال ها بعد برای تعمیر و تغییرات ساختمان استفاده شود.
چرا نقشه ازبیلت با نقشه اجرایی یکسان نیست؟
نقشه اجرایی مبنای اجرای پروژه است، اما شرایط واقعی کارگاه ممکن است اجرای آن را با تغییراتی همراه کند. برای مثال ممکن است محل یک مسیر تاسیساتی به دلیل برخورد با یک عضو دیگر تغییر کند یا ابعاد بخشی از پروژه در زمان اجرا اصلاح شود.
اگر چنین تغییری در نقشه نهایی ثبت نشود، فردی که در آینده قصد تعمیر یا بازسازی ساختمان را دارد، اطلاعات دقیقی از وضعیت موجود نخواهد داشت. به همین دلیل، نقشه ازبیلت باید نتیجه واقعی اجرا را نمایش دهد.
تفاوت دیگر به زمان تهیه مربوط می شود. نقشه های طراحی و اجرایی معمولا پیش از اجرا یا در جریان آماده سازی عملیات تهیه می شوند. نقشه چون ساخت بر اساس اطلاعات واقعی اجرا تکمیل می شود و در بسیاری از پروژه ها پس از پایان هر مرحله یا در پایان عملیات تهیه و به روز می شود.
کاربرد نقشه ازبیلت در ساختمان چیست؟
کاربرد نقشه ازبیلت به زمان پایان پروژه محدود نیست. یکی از مهم ترین مزایای آن این است که اطلاعات فنی ساختمان را برای سال های بعد حفظ می کند. مالک یا تیم نگهداری می تواند با مراجعه به این مدارک، وضعیت واقعی بخش های مختلف را بهتر بررسی کند.
در زمان تعمیرات نیز وجود اطلاعات دقیق اهمیت زیادی دارد. برای مثال، اگر مسیر یک لوله یا کابل در نقشه مشخص باشد، عملیات تعمیر با بررسی و تخریب کمتری انجام می شود. این موضوع در ساختمان های بزرگ که شبکه های تاسیساتی پیچیده ای دارند، اهمیت بیشتری پیدا می کند.
از طرف دیگر، در زمان بازسازی نیز نقشه ازبیلت می تواند مبنای تصمیم گیری قرار گیرد. پیش از تغییر فضاها، جابه جایی دیوارها یا اصلاح تاسیسات، باید وضعیت موجود ساختمان مشخص باشد. بدون این اطلاعات، احتمال خطا در طراحی و اجرا افزایش پیدا می کند.
استفاده از نقشه ازبیلت برای تعمیر و نگهداری
یکی از کاربردهای مهم نقشه ازبیلت، کمک به نگهداری ساختمان است. ساختمان پس از پایان ساخت همچنان به تعمیر، سرویس و اصلاح بخش های مختلف نیاز دارد. در چنین شرایطی، دسترسی به اطلاعات واقعی اجرا می تواند روند کار را ساده تر کند.
برای نمونه، مسیر لوله های آب و فاضلاب، سیستم گرمایش یا کابل های برق ممکن است داخل دیوار یا سقف قرار داشته باشد. اگر محل دقیق این اجزا مشخص نباشد، انجام عملیات تعمیر می تواند با حدس و تخریب همراه شود. نقشه چون ساخت اطلاعات موجود را مستند می کند و به تیم فنی کمک می کند پیش از شروع کار، تصویر روشن تری از شرایط داشته باشد.
این موضوع در ساختمان های قدیمی اهمیت بیشتری دارد. در چنین ساختمان هایی ممکن است طی سال های مختلف تغییراتی انجام شده باشد که در نقشه های اولیه ثبت نشده اند. تهیه یا به روزرسانی نقشه ازبیلت می تواند اطلاعات موجود را دوباره مستند کند و مبنایی برای اقدامات بعدی باشد.
نقش نقشه چون ساخت در بازسازی ساختمان
بازسازی بدون شناخت وضعیت موجود ساختمان می تواند هزینه و زمان پروژه را افزایش دهد. پیش از شروع عملیات، لازم است مشخص شود چه بخش هایی از ساختمان قابل تغییر هستند و تاسیسات و اجزای سازه ای در چه موقعیتی قرار دارند.
برای مثال، فردی که قصد بازسازی خانه 40 متری را دارد، باید پیش از تصمیم گیری درباره جابه جایی فضاها، مسیر تاسیسات و موقعیت دیوارها را بررسی کند. در پروژه های بزرگ تر نیز این مسئله اهمیت بیشتری دارد، زیرا یک تغییر کوچک ممکن است روی چند بخش ساختمان اثر بگذارد.
در بازسازی، نقشه ازبیلت می تواند مبنای طراحی جدید قرار گیرد. طراح با استفاده از اطلاعات واقعی، فضای موجود را بهتر بررسی می کند و سپس تغییرات پیشنهادی را روی آن اعمال می کند. این روش احتمال تصمیم گیری بر اساس اطلاعات اشتباه را کاهش می دهد.
همین موضوع درباره پروژه هایی مانند بازسازی سقف خانه قدیمی نیز اهمیت دارد. پیش از اجرای تغییرات باید شرایط واقعی سقف، ارتفاع ها، مسیر تاسیسات و سایر جزئیات مرتبط مشخص باشد.

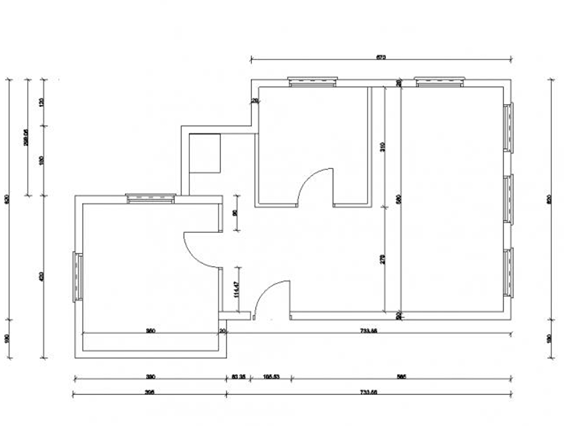

انواع نقشه ازبیلت در پروژه های ساختمانی چیست؟
نقشه های ازبیلت بر اساس نوع اطلاعاتی که در یک پروژه ثبت می کنند، به چند گروه تقسیم می شوند. هر بخش از ساختمان ممکن است در زمان اجرا با تغییراتی نسبت به نقشه های اولیه همراه شود. به همین دلیل، ثبت وضعیت واقعی معماری، سازه و تاسیسات می تواند برای نگهداری و استفاده های بعدی اهمیت داشته باشد. در پروژه های بزرگ، مجموعه نقشه های چون ساخت معمولا شامل چند دسته نقشه تخصصی است که در کنار یکدیگر تصویر کاملی از ساختمان اجرا شده ارائه می کنند.
نقشه ازبیلت سازه و جزئیات اجرای ساختمان
نقشه ازبیلت سازه وضعیت واقعی اجزای سازه ای اجرا شده را مستند می کند. این نقشه می تواند اطلاعاتی مانند محل ستون ها، تیرها، دیوارهای سازه ای، فونداسیون و سایر اجزای اصلی ساختمان را نشان دهد. هدف از تهیه آن این است که مشخص شود سازه در عمل چگونه اجرا شده و آیا در طول عملیات ساخت، تغییراتی نسبت به نقشه های اولیه ایجاد شده است یا خیر.
اهمیت این اطلاعات زمانی بیشتر می شود که ساختمان در آینده به تعمیر، تقویت، تغییر کاربری یا بازسازی نیاز داشته باشد. برای مثال، پیش از حذف یک دیوار یا ایجاد بازشو جدید، باید مشخص شود که آن بخش چه نقشی در سیستم سازه ای ساختمان دارد. وجود نقشه چون ساخت می تواند اطلاعات اولیه مناسبی برای بررسی شرایط موجود در اختیار مهندس قرار دهد.
البته نقشه ازبیلت به تنهایی جایگزین بررسی فنی ساختمان نمی شود. در صورت تصمیم گیری برای تغییر اعضای سازه ای، اطلاعات نقشه باید با بازدید میدانی و بررسی توسط متخصص مربوطه تطبیق داده شود. دقت نقشه نیز به کیفیت برداشت و اطلاعات ثبت شده در زمان اجرای پروژه وابسته است.
چه زمانی به نقشه ازبیلت نیاز داریم؟
نیاز به نقشه ازبیلت فقط به پروژه های بزرگ ساختمانی محدود نیست. هر زمان که شناخت دقیق وضعیت اجرا شده یک ساختمان اهمیت داشته باشد، مستندسازی شرایط موجود می تواند مفید باشد. این موضوع به ویژه در پروژه هایی اهمیت دارد که میان نقشه های اولیه و وضعیت واقعی ساختمان تفاوت هایی ایجاد شده است.
کارفرما یا تیم اجرایی معمولا تهیه این نقشه را همزمان با پیشرفت پروژه یا پس از تکمیل بخش های مختلف انجام می دهد تا تغییرات ایجاد شده فراموش نشوند. در ساختمان های قدیمی نیز می توان با برداشت وضعیت موجود، اطلاعات فنی ساختمان را دوباره مستند کرد.
تهیه نقشه ازبیلت پس از پایان عملیات ساختمانی
پس از پایان عملیات ساختمانی، ممکن است لازم باشد تمام تغییرات ایجاد شده در زمان اجرا در نقشه های نهایی ثبت شوند. در این مرحله، اطلاعات نقشه های اجرایی با وضعیت واقعی ساختمان مقایسه می شود و مواردی که تغییر کرده اند، اصلاح می شوند.
برای مثال، ممکن است محل یک دیوار، بازشو، مسیر لوله کشی یا بخشی از تاسیسات در زمان اجرا تغییر کرده باشد. اگر این تغییرات در مدارک نهایی ثبت نشوند، در سال های آینده اطلاعات موجود در نقشه با شرایط واقعی ساختمان مطابقت نخواهد داشت.
تهیه نقشه ازبیلت در پایان پروژه باعث می شود مالک و تیم بهره برداری یک مرجع مشخص از وضعیت ساختمان داشته باشند. این اطلاعات در زمان سرویس تاسیسات، تعمیرات، تغییرات داخلی و بررسی های فنی قابل استفاده است.
استفاده از نقشه چون ساخت در پروژه های بازسازی
در پروژه های بازسازی، شناخت وضعیت موجود ساختمان یکی از مراحل مهم پیش از طراحی تغییرات است. نقشه چون ساخت می تواند اطلاعاتی درباره ابعاد فضاها، محل دیوارها، اجزای سازه ای و مسیر تاسیسات در اختیار طراح قرار دهد.
بررسی دقیق وضعیت ساختمان با نقشه ازبیلت می تواند به برآورد بهتر هزینه ها و ارزیابی سود بازسازی خانه کمک کند.
این اطلاعات کمک می کند طراحی جدید بر اساس شرایط واقعی ساختمان انجام شود. برای نمونه، اگر قرار باشد فضای داخلی تغییر کند، پیش از جابه جایی دیوارها باید مشخص شود کدام دیوارها قابلیت تغییر دارند و کدام بخش ها به سازه یا تاسیسات مرتبط هستند.
در ساختمان های قدیمی، این موضوع اهمیت بیشتری دارد. ممکن است طی سال ها تغییرات زیادی ایجاد شود که نقشه های اولیه آنها را ثبت نکرده باشند. در چنین شرایطی، برداشت مجدد وضعیت موجود و تهیه یک نقشه ازبیلت به روز می تواند پایه مناسب تری برای طراحی و اجرای بازسازی ایجاد کند.
مراحل تهیه نقشه ازبیلت چگونه است؟
تهیه نقشه ازبیلت یک فرآیند فنی است که باید بر اساس اطلاعات واقعی پروژه انجام شود. نخستین مرحله، جمع آوری نقشه ها و مدارک موجود است. سپس وضعیت اجرا شده ساختمان بررسی و با اطلاعات قبلی مقایسه می شود.
در پروژه های بزرگ، ممکن است تهیه نقشه چون ساخت در چند مرحله انجام شود. برای مثال، پس از اجرای یک بخش از پروژه، اطلاعات آن برداشت و ثبت می شود تا در مراحل بعدی نیز مبنای کار قرار گیرد. این روش احتمال فراموش شدن تغییرات را کاهش می دهد.

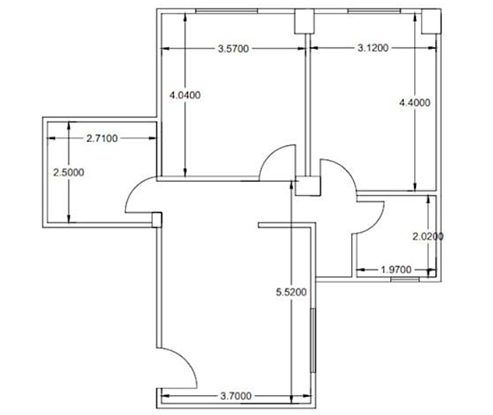

برداشت وضعیت موجود از ساختمان
برداشت میدانی یکی از مهم ترین مراحل تهیه نقشه ازبیلت است. در این مرحله، اطلاعات واقعی ساختمان از محل پروژه جمع آوری می شود. ابعاد فضاها، محل اجزا، مسیرهای تاسیساتی و سایر اطلاعات مورد نیاز با توجه به نوع نقشه ثبت می شوند.
ابزار مورد استفاده به نوع پروژه و میزان دقت مورد نیاز بستگی دارد. در برخی پروژه ها از تجهیزات نقشه برداری و در پروژه های دیگر از ابزارهای اندازه گیری دقیق برای برداشت جزئیات استفاده می شود. اطلاعات برداشت شده سپس برای ترسیم نقشه مورد استفاده قرار می گیرد.
در این مرحله باید به تغییرات کوچک نیز توجه شود. یک جابه جایی چند سانتی متری در محل یک عضو یا مسیر تاسیسات ممکن است در تعمیرات و عملیات آینده اهمیت داشته باشد. به همین دلیل، دقت برداشت یکی از عوامل اصلی کیفیت نقشه نهایی است.
مقایسه اطلاعات اجرا با نقشه های اولیه
پس از برداشت وضعیت موجود، اطلاعات به دست آمده با نقشه های طراحی و اجرایی مقایسه می شود. هدف این مرحله شناسایی اختلاف ها و تغییرات ایجاد شده در زمان اجرا است.
این تغییرات می توانند شامل جابه جایی اجزا، اصلاح ابعاد، تغییر مسیر تاسیسات یا تغییرات دیگر باشند. هر مورد باید بر اساس اطلاعات واقعی بررسی و در نقشه نهایی ثبت شود.
مقایسه نقشه ها فقط برای ثبت اختلاف ها انجام نمی شود. این کار کمک می کند اطلاعات نهایی پروژه یکپارچه باشد و نقشه ای که در اختیار مالک یا تیم فنی قرار می گیرد، تا حد امکان با شرایط واقعی ساختمان مطابقت داشته باشد. در برخی پروژه ها، نقشه های ازبیلت باید پس از بررسی دستگاه نظارت یا مشاور به مرحله تایید نهایی برسند.
ترسیم و کنترل نهایی نقشه ازبیلت
در مرحله آخر، تیم فنی اطلاعات برداشت شده و تغییرات تایید شده را در نقشه های فنی ترسیم می کند. این نقشه ها شامل پلان، نما، مقطع، جزئیات سازه و تاسیسات هستند.
نرم افزارهایی مانند AutoCAD برای ترسیم دوبعدی و ابزارهایی مانند Revit برای مدل سازی و مستندسازی اطلاعات ساختمان کاربرد دارند. انتخاب ابزار به نیاز پروژه، نوع نقشه و استاندارد مورد نظر کارفرما بستگی دارد.
پس از ترسیم، کنترل نهایی اهمیت زیادی دارد. اطلاعات نقشه باید با وضعیت واقعی پروژه تطبیق داده شود و موارد ناقص یا اشتباه اصلاح شوند. در صورت نیاز، نقشه برای بررسی و تایید در اختیار مهندس ناظر، مشاور یا کارفرما قرار می گیرد.
وجود این مستندات در پروژه های بازسازی نیز بسیار مهم است. برای مثال، زمانی که مالک درباره هزینه بازسازی آپارتمان تصمیم می گیرد، اطلاعات دقیق از وضعیت موجود می تواند به برآورد بهتر عملیات مورد نیاز کمک کند. البته هزینه نهایی بازسازی فقط به نقشه بستگی ندارد و عواملی مانند مصالح، متراژ، دستمزد و نوع تغییرات نیز بر آن تاثیر می گذارند.
از طرف دیگر، مستندسازی دقیق ساختمان فقط برای پروژه های مسکونی کاربرد ندارد. ساختمان های تجاری، اداری و حتی فضاهایی مانند یک پروژه دکوراسیون کافی شاپ نیز ممکن است در طول اجرا با تغییرات مختلف روبه رو شوند. ثبت وضعیت واقعی باعث می شود اطلاعات پروژه برای اصلاحات بعدی قابل استفاده باقی بماند.
سخن پایانی
نقشه ازبیلت یا نقشه چون ساخت سندی فنی برای ثبت وضعیت واقعی ساختمان پس از اجرا است. این نقشه تفاوت های میان طراحی اولیه و اجرای نهایی را مشخص می کند و اطلاعاتی مانند ابعاد، موقعیت اجزا و مسیر تاسیسات را نشان می دهد.
اهمیت این نقشه هنگام تعمیر، نگهداری، بازسازی یا توسعه ساختمان بیشتر می شود. اطلاعات دقیق از وضعیت موجود، تصمیم گیری را آسان تر می کند و احتمال خطا یا تخریب غیرضروری را کاهش می دهد. این موضوع درباره تاسیسات پنهان در دیوار، کف و سقف اهمیت بیشتری دارد.
تیم فنی برای تهیه نقشه ازبیلت ابتدا وضعیت واقعی پروژه را برداشت می کند. سپس اطلاعات به دست آمده را با نقشه های اولیه مقایسه می کند و تغییرات را مشخص می کند. در مرحله بعد، اطلاعات نهایی در قالب نقشه های فنی ترسیم و کنترل می شوند.
این مستندسازی فقط به بخش معماری محدود نیست. بسته به نوع پروژه، تیم فنی نقشه های سازه، تاسیسات مکانیکی و برقی و سایر مدارک فنی را نیز به صورت ازبیلت تهیه می کند. این مدارک، تصویر دقیق تری از وضعیت واقعی ساختمان ارائه می دهند.
در پروژه های بازسازی، وجود نقشه چون ساخت به طراح و مجری کمک می کند شرایط موجود را پیش از اجرای تغییرات بررسی کنند. ثبت دقیق اطلاعات نیز باعث می شود این مستندات در سال های آینده برای تعمیرات و تغییرات ساختمان قابل استفاده باشند.
